D4标準木工膠——正邦之解決方案
發布時間：
2022-12-12
DiverSol®503是由氯乙烯、醋酸乙烯、乙烯三元共聚而成的水性乳液，加入适當的成膜助劑可(kě)在室溫形成皮膜。一般來(lái)說(shuō)，DiverSol®503被廣泛用來(lái)作(zuò)爲通用型膠黏劑，針對大(dà)部分(fēn)常見(jiàn)的接着材料提供最佳的黏着性能。因爲内含氯乙烯，DiverSol®503也可(kě)提供阻燃性能。
正邦科(kē)技研發的VAE乳液
DiverSol®503
DiverSol®521M
DiverSol®530
已被廣泛應用于木工膠領域。
DiverSol®503
DiverSol®503是由氯乙烯、醋酸乙烯、乙烯三元共聚而成的水性乳液，加入适當的成膜助劑可(kě)在室溫形成皮膜。
一般來(lái)說(shuō)，DiverSol®503被廣泛用來(lái)作(zuò)爲通用型膠黏劑，針對大(dà)部分(fēn)常見(jiàn)的接着材料提供最佳的黏着性能。
因爲内含氯乙烯，DiverSol®503也可(kě)提供阻燃性能。

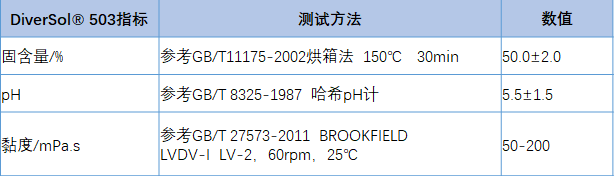

DiverSol® 503基本參數

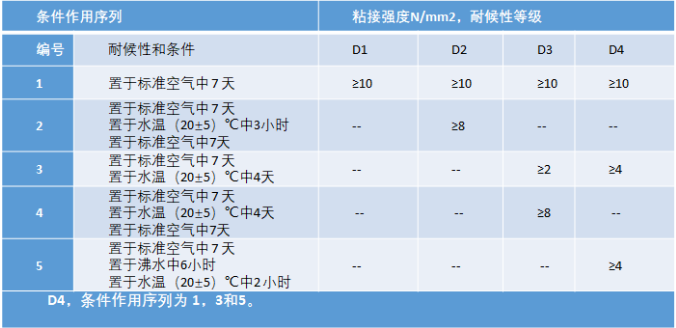

将樣品按照(zhào)EN 204 D4級要求的标準進行養護
DiverSol®521M
DiverSol®530
DiverSol®521M爲不含增塑劑的水性醋酸乙烯-乙烯共聚物乳液。
在水分(fēn)蒸發後，DiverSol®521M可(kě)形成柔軟且黏滞的皮膜。在低溫環境下，更具最佳黏着性，應用廣泛。
因爲含有高含量的乙烯，DiverSol®521M乳液屬于低Tg的規格。
DiverSol®521M也可(kě)與DiverSol®530複配加入增塑劑後應用于木工膠配方

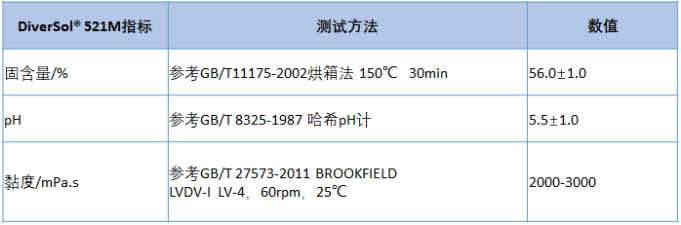

DiverSol®521M基本參數

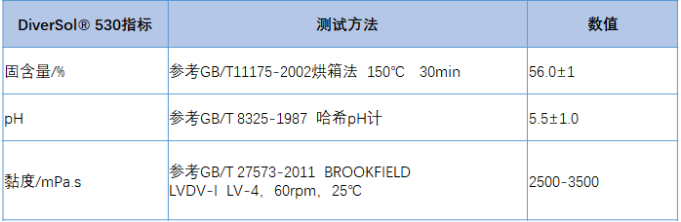

DiverSol®530基本參數
DiverSol®503與DiverSol®521M複配

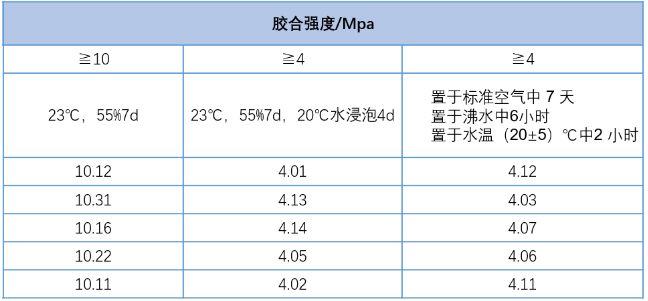

保護膠體PVOH性能測試
品項：A劑521M與503、增塑劑

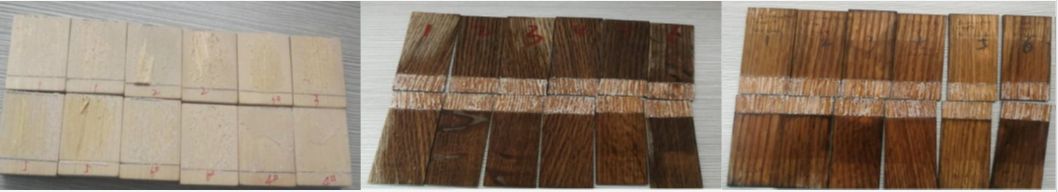

樹種及規格：橡木 25*80*2.0mm
膠合面積：15mm*25mm
測試方法：GB/T 7124-2008
木工膠簡介及應用
木工膠呈乳白(bái)色，未幹時可(kě)用水清洗，幹後透明。無毒、不污染木材。特别适用于粘接各類室内木制品、家具。
可(kě)粘接各種粗拙木料、布料、紙類、皮革等資料，以及木手工制品粘接、或修補家具、木相(xiàng)架、各類木凳、木酒架、木櫃及斷裂木材等。
應用
1、耐候性
●在不同季節，要及時關注工作(zuò)環境溫度及木材外表溫度。環境溫度的高低，直接影(yǐng)響拼闆膠交聯響應速度。
●木材外表溫度與拼闆保壓時間有着密切的聯系。拼闆膠在不同的溫度下，開放(fàng)時間有所不同：在夏季，混合後的拼闆開放(fàng)時間爲30分(fēn)鍾(即越快(kuài)運用完越好); 在冬季裡(lǐ)，混合後的拼闆膠開放(fàng)時間約60分(fēn)鍾。
2、混膠方面
●主劑與固化劑應嚴格依照(zhào)100:15的重量比混合，需充分(fēn)攪拌均勻。
●混合後的拼闆膠，應在開放(fàng)時間内盡快(kuài)用完。混膠時嚴禁混入木屑、灰塵等雜質或添加水, 嚴禁主劑、固化劑在使用前互相(xiàng)混入。
●取膠後應留意密封保存。
3、木材含水率
●枯燥後的木材經由自(zì)然回潮後，含水率應控制在7-12%以内
●木材含水率低于7%時，将可(kě)能引起木材浸透滲出性過強而引起粘接面缺膠導緻開裂。
●若木材含水率過高，會直接導緻浸透滲出性不好，難以構成膠釘，交聯反應不徹底，也有可(kě)能導緻開膠現象。
●木材臨界含水率差應控制在3%以内。
4、木材加工精度
●木材加工精度應在0.15mm以内。
●木材粘接外表應無“啃頭、收尾”等加工缺陷。
●木材的直角度良好，木材粘接面應無“刨痕、鋸痕、炭化”等現象。
●嚴禁采用粘接面被油脂、灰塵等污染過的木材。
—————産品技術聯系—————
了解更多産品相(xiàng)關信息
歡迎緻電垂詢：
雲南(nán)正邦科(kē)技技術中心
陳先生(shēng) 15899662840
——————商務咨詢——————
上海銷售中心 021-62670890
華東區：18088992067
18088441815
華北區：18087144601
華南(nán)區：18088991976
西南(nán)區：18087142036
相(xiàng)關新聞
雲南塵霸科技有限公司
公司緻力于碳化工事(shì)業，布局生(shēng)物乙醇爲原料的乙烯基聚合物。我們認爲植物通過光(guāng)合作(zuò)用把光(guāng)能轉化爲化工原料，是太陽能有效利用的方式之一，讓人(rén)與自(zì)然和諧共存，讓我們的客戶、供應商都(dōu)能互惠共赢、永續發展。
公衆号
